نظرة عامة على المنتج
تعتبر الكابلات والأسلاك المعزولة بمادة PVC بمثابة المكونات الأساسية في مجال نقل الطاقة والاتصال الكهربائي. تم تصميم هذه السلسلة لتوفير ثبات استثنائي للعزل الكهربائي وخصائص مضادة للشيخوخة ومرونة عالية في التركيب. تم تصميم هذه المنتجات لتناسب البيئات الكهربائية المتنوعة في القطاعات الصناعية والتجارية والسكنية، وهي تضمن التشغيل المتسق والآمن لأنظمة الطاقة.
-
البريد الإلكتروني: [email protected]
-
هاتف: +86-13606153863

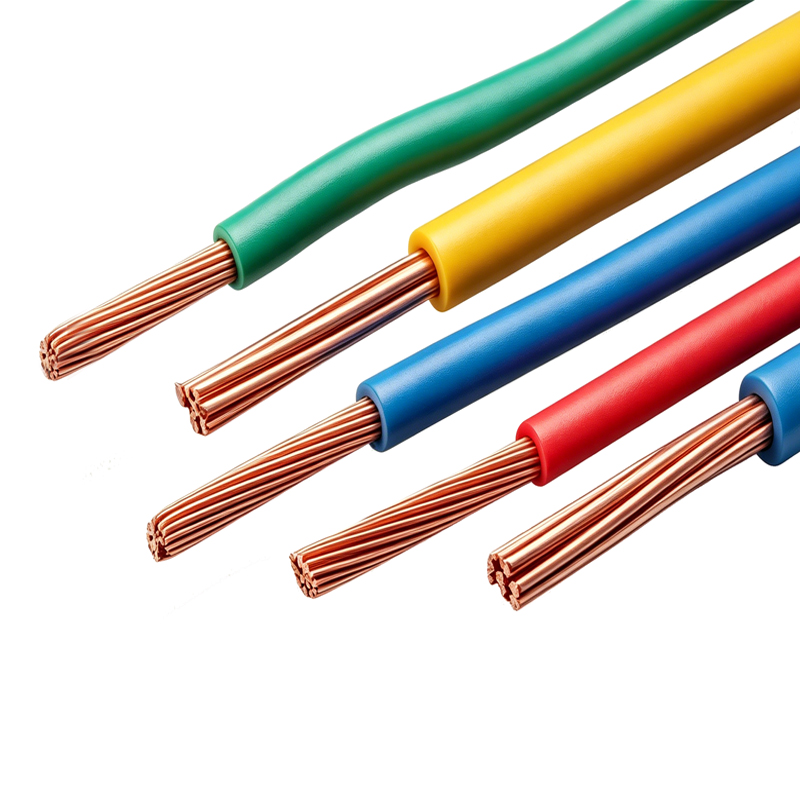

كابلات وأسلاك معزولة من مادة PVC (الجهد المقدر 450/750 فولت وما دون)
اتصل بنا
معايير المنتج
يتم تصنيع منتجاتنا وفقًا للمعايير الوطنية والدولية بدقة. التخصيص وفقًا للمتطلبات الدولية المحددة متاح أيضًا:
المعيار الوطني: GB/T 5023-2008 (كابلات معزولة من مادة PVC بجهد مقنن يصل إلى 450/750 فولت).
المعيار الصناعي: JB/T 8734-2016 (كابلات وأسلاك وأسلاك مرنة معزولة بمادة PVC بجهد مقنن يصل إلى 450/750 فولت).
التوافق الدولي: يمكن تصميم الإنتاج لتلبية معايير IEC وBS وDIN وICEA.
الميزات الهيكلية والمادية
نحن نعطي الأولوية للمواد الخام عالية الجودة والهندسة الدقيقة لضمان سلامة المنتج:
موصل عالي النقاء: يستخدم النحاس (أو الألومنيوم) الملدن عالي الجودة من الدرجة الكهربائية، مما يوفر مقاومة منخفضة للغاية للتيار المستمر وموصلية فائقة لتقليل فقدان الطاقة أثناء النقل.
عزل ممتاز: يتم تغليف القلب بمادة بولي فينيل كلوريد (PVC) عالية الأداء، مما يوفر مقاومة ممتازة للأحماض والقلويات والزيوت والرطوبة.
السلامة الهيكلية المحسنة: بالنسبة للكابلات متعددة النواة أو المغلفة، يتم استخدام مواد حشو مصممة علميًا وأشرطة ربط متخصصة لضمان استدارة الكابل وقوته الميكانيكية، مما يعزز الحماية الشاملة.
خصائص التشغيل ومزايا الأداء
المقاومة الحرارية متعددة المستويات: الحد الأقصى لدرجة حرارة التشغيل المستمر للموصل هو عادةً 70° درجة مئوية. بالنسبة للتطبيقات ذات الطلب المرتفع، يمكن لنماذج IEC المحددة (على سبيل المثال، 60227 IEC 07/08) أن تتحمل بيئات تصل إلى 90°C.
مرونة انحناء فائقة: تتميز الكابلات بمتانة ميكانيكية ممتازة. بالنسبة للكابلات ذات القطر الخارجي (D) 25 مم أو أقل، يمكن أن يكون نصف قطر الانحناء صغيرًا مثل 4D؛ بالنسبة للأقطار الأكبر (D > 25 مم)، يتم الحفاظ على نصف القطر عند 6D، مما يسهل التركيب الفعال في المساحات المعقدة.
القدرة على التكيف البيئي: يمكن تركيب الكابلات مباشرة في درجات حرارة محيطة لا تقل عن 0°C دون تسخين مسبق، مما يضمن كفاءة البناء حتى في المناخات الصعبة.
التطبيقات الأساسية
تم تصميم مجموعة المنتجات متعددة الاستخدامات هذه لتلبية احتياجات الأسلاك الدقيقة عبر سيناريوهات مختلفة:
أسلاك نظام الطاقة: تستخدم بشكل أساسي للتركيب الثابت لأنظمة الطاقة بجهد مقنن يبلغ 450/750 فولت أو أقل.
الأسلاك الثابتة للمباني والصناعة: مناسبة للتوصيلات الداخلية في المباني وخزائن التحكم ومعدات التبديل.
سيناريوهات الاتصال المرنة: تتوفر حلول أسلاك مرنة مصممة خصيصًا (على سبيل المثال، RVV، RV) للأجهزة الكهربائية التي تتطلب حركة أو انحناء متكرر.
نوع واسم الكابل
| يكتب | اسم | معايير |
| 60227 IEC 01(BV) | كابل أحادي النواة غير مغلف بموصل صلب للأغراض العامة | |
| 60227 IEC 02(RV) | كابل أحادي النواة غير مغلف بموصل مرن للأغراض العامة |
جيجابايت/طن 5023-2008 IEC60227 |
| 60227 IEC 05(BV) | كابل أحادي النواة غير مغلف بموصل صلب للأسلاك الداخلية لـ درجة حرارة الموصل 70℃ | |
| 60227 IEC 06(RV) | كابل أحادي النواة غير مغلف بموصل مرن صلب للاستخدام الداخلي الأسلاك لدرجة حرارة الموصل 70℃ | |
| 60227 IEC 07(BV-90) | كابل أحادي النواة غير مغلف بموصل صلب للأسلاك الداخلية لدرجة حرارة الموصل 90℃ | |
| 60227 IEC 08(RV-90) | كابل أحادي النواة غير مغلف بموصل مرن للأسلاك الداخلية لدرجة حرارة الموصل 90℃ |
|
| 60227 IEC 10(BVV) | كابل خفيف مغلف بمادة PVC | |
| 60227 IEC 52(RVV) | سلك مرن خفيف مغلف بمادة PVC | |
| 60227 IEC 53(RVV) | سلك مرن عادي مغلف بمادة PVC | |
| 60227 IEC 56 (RVV-90) | درجة حرارة الموصل عند 90℃ سلك مرن عادي مغلف بمادة PVC مقاومة للحرارة | |
| 60227 IEC 57 (RVV-90) | درجة حرارة الموصل عند 90℃ سلك مرن عادي مغلف بمادة PVC مقاومة للحريق | |
| 60227 IEC 74(RVVYP) | كابل مغلف ومُغطى بطبقة من مادة PVC مقاومة للزيت | |
| 60227 IEC 75(RVVY) | كابل مرن مقاوم للزيت مغلف بمادة PVC وغير محجوب | |
| بي في | سلك معزول بمادة PVC موصل للنحاس | جيه بي/تي 8734-2016 |
| بي إل في | سلك معزول بمادة PVC موصل للألمنيوم | |
| بي في آر | كابل مرن معزول بمادة PVC وموصل نحاسي | |
| بي في في | كابل دائري معزول ومغلف بمادة PVC وموصل نحاسي | |
| بي إل في في | كابل دائري معزول ومغلف بمادة PVC وموصل من الألومنيوم | |
| بي في في بي | كابل مسطح معزول ومغلف بمادة PVC وموصل نحاسي | |
| بي إل في في بي | كابل مسطح معزول ومغلف بمادة PVC وموصل من الألومنيوم | |
| المركبات الترفيهية | سلك مرن ملتوي معزول بمادة PVC وموصل نحاسي للتوصيل | |
| آر في بي | كابل مرن مسطح غير مغلف معزول بمادة PVC وموصل نحاسي | |
| آر في بي | سلك مرن مغلف معزول بمادة PVC وموصل نحاسي | |
| RVP-90 | موصل نحاسي، سلك مرن معزول بمادة PVC للموصل درجة حرارة 90℃ | |
| آر في في | كابل مرن معزول بـ PVC ومغلف بـ PVC | |
| آر في في بي | كابل مرن معزول ومغلف بمادة PVC وموصل نحاسي |
نطاق إنتاج الكابلات
|
يكتب |
الجهد المقدر |
عدد النوى |
مساحة المقطع العرضي الاسمية للموصل مم² |
معايير |
|
60227 IEC01(BV) |
450/750 |
1 |
1.5~400 |
GB/T 5203-2008 IEC60227 |
|
60227 IEC 02(RV) |
450/750 |
1 |
1.5~240 |
|
|
60227 IEC 05(BV) |
300/500 |
1 |
0.5~1 |
|
|
60227 IEC 06(RV) |
300/500 |
1 |
0.5~1 |
|
|
60227 IEC 07(BV-90) |
300/500 |
1 |
0.5~2.5 |
|
|
60227 IEC 08(RV-90) |
300/50 |
1 |
0.5~2.5 |
|
|
60227 IEC 10(BVV) |
300/500 |
2،3،4،5 |
1.5~35 |
|
|
60227 IEC 52(RVV) |
300/300 |
23 |
0.5~0.75 |
|
|
60227 IEC 53(RVV) |
300/500 |
2,3~24 |
0.75~6 |
|
|
60227 IEC 56 (RVV-90) |
300/300 |
23 |
0.5~0.75 |
|
|
60227 IEC 57 (RVV-90) |
300/500 |
2،3،4،5 |
0.75~2.5 |
|
|
60227 IEC74(RVVYP) |
300/500 |
2~60² |
0.5~2.5 |
|
|
60227 IEC75(RVVY) |
300/500 |
2~60² |
0.5~2.5 |
|
|
بي في |
300/500 |
1 |
0.75~1 |
JB/T8734-2016 |
|
بي إل في |
450/750 |
1 |
2.5~630 |
|
|
بي في آر |
450/750 |
1 |
2.5~240 |
|
|
بي في في |
300/500 |
1 |
0.75~185 |
|
|
بي إل في في |
300/500 |
1 |
2.5~185 |
|
|
بي في في بي |
300/500 |
2,3 |
0.75~10 |
|
|
بي إل في في بي |
300/500 |
2,3 |
2.5~10 |
|
|
المركبات الترفيهية |
300/300 |
2 |
0.5~0.6 |
|
|
آر في بي |
300/300 |
2 |
0.5~0.6 |
|
|
RVP、RVP-90 |
300/300 |
12 |
0.08~6 |
|
|
آر في في |
300/500 |
2~41 |
0.5~10 |
|
|
آر في في بي |
300/300 |
1,2~24" |
0.3~6 |
|
|
1) عدد النوى: 4،5،6،7،10،12،14،16،19 و 24؛ 2) عدد النوى: 2،3،5،4،5،6،7،12،18،27،36،48 و60.ملاحظة: يمكن توفير الأنواع الخاصة من الكابلات المقاومة للحريق، والمقاومة للهب، ومنخفضة الدخان ومنخفضة الهالوجين، ومنخفضة الدخان وغير الهالوجينية، فضلاً عن كونها مقاومة للأحماض والقلويات لهذه الكابلات عند الطلب. |
||||
قدرة حمل التيار للكابل المعزول بالبولي فينيل كلوريد للتثبيت الثابت
|
يكتب |
60227 IEC01(BV) 60227 IEC 02(RV) |
|||||||||||
|
الجهد |
450/750 فولت |
|||||||||||
|
عدد النوى |
سيوجل جوهر |
|||||||||||
|
ترتيب |
|
|
|
|
||||||||
|
المنطقة المقطعية للموصل(مم²) |
أ |
أ |
أ |
أ |
||||||||
|
0.5 |
7 |
9 |
7 |
11 |
||||||||
|
0.75 |
9 |
12 |
9 |
14 |
||||||||
|
1.0 |
11 |
14 |
11 |
16 |
||||||||
|
1.5 |
14 |
18 |
14 |
21 |
||||||||
|
2.5 |
19 |
25 |
20 |
29 |
||||||||
|
4 |
26 |
33 |
27 |
38 |
||||||||
|
6 |
33 |
42 |
34 |
49 |
||||||||
|
10 |
48 |
58 |
49 |
68 |
||||||||
|
16 |
65 |
78 |
67 |
91 |
||||||||
|
25 |
89 |
105 |
91 |
120 |
||||||||
|
35 |
110 |
130 |
110 |
150 |
||||||||
|
50 |
135 |
155 |
140 |
180 |
||||||||
|
70 |
175 |
200 |
180 |
230 |
||||||||
|
95 |
220 |
250 |
225 |
290 |
||||||||
|
120 |
255 |
290 |
265 |
335 |
||||||||
|
150 |
295 |
335 |
305 |
390 |
||||||||
|
185 |
345 |
390 |
360 |
450 |
||||||||
|
240 |
420 |
470 |
435 |
545 |
||||||||
|
300 |
490 |
540 |
505 |
630 |
||||||||
|
400 |
575 |
635 |
595 |
735 |
||||||||
|
درجة حرارة التشغيل |
70(℃) |
|||||||||||
|
درجة الحرارة المحيطة |
40(℃) |
|||||||||||
1)
1)
1)
2)ملحوظة:
(1) الاتصال المتبادل للكابلات
(2) المسافة المركزية للكابلات المجاورة هي ضعف قطر الكابل
الحالة المحيطة
ثابت في الهواء: درجة حرارة البيئة: القيمة الأساسية في الهواء 40℃
عندما تكون درجة الحرارة مختلفة عن درجة الحرارة المرجعية في مخطط القدرة على حمل التيار، يتم إدراج المعامل العلاجي على النحو التالي
مخطط معامل القدرة على حمل التيار عندما تكون درجة الحرارة مختلفة
|
درجة حرارة التشغيل من الموصل ℃ |
أيبينت تينبيراتورك(℃) |
|||||||||||
|
20 |
25 |
30 |
35 |
40 |
45 |
50 |
55 |
|||||
|
60 |
1.52 |
1.40 |
1.28 |
1.15 |
1.00 |
0.84 |
0.66 |
0.43 |
||||
|
70 |
1.36 |
1.28 |
1.19 |
1.10 |
1.00 |
0.90 |
0.78 |
0.66 |
||||
|
75 |
1.30 |
1.23 |
1.16 |
1.08 |
1.00 |
0.91 |
0.82 |
0.73 |
||||
|
90 |
1.23 |
1.17 |
1.12 |
1.06 |
1.00 |
0.94 |
0.87 |
0.81 |
||||
