سلك نحاسي مجدول (سلسلة TJ وTJR وTJX)

بيت / الكابلات والأسلاك / الموصلات العلوية / سلك نحاسي مجدول (سلسلة TJ وTJR وTJX)

  • سلك نحاسي مجدول (سلسلة TJ وTJR وTJX)
  • سلك نحاسي مجدول (سلسلة TJ وTJR وTJX)

سلك نحاسي مجدول (سلسلة TJ وTJR وTJX)

نظرة عامة على المنتج

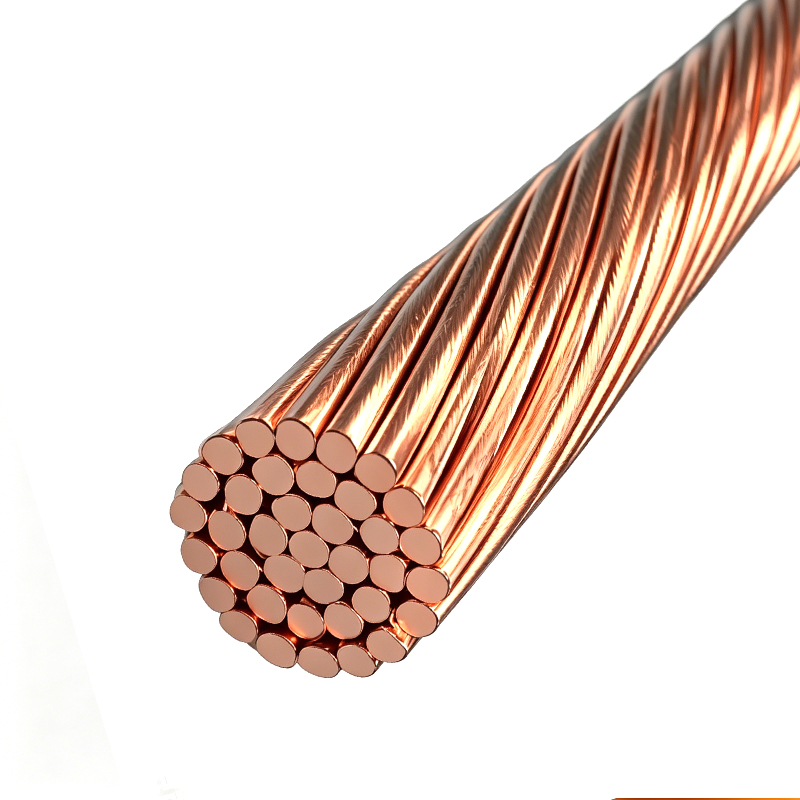

يعد السلك النحاسي المجدول مادة موصلة أساسية تستخدم على نطاق واسع في مشاريع نقل وتوزيع الطاقة، فضلاً عن تصنيع المعدات الكهربائية. يتم تصنيع هذه السلسلة من خلال عملية تجديل دقيقة متحدة المركز باستخدام أسلاك نحاسية مستديرة متعددة عالية الجودة، مصممة لموازنة التوصيل الكهربائي مع القوة الفيزيائية الميكانيكية الأساسية. اعتمادًا على المعالجة ومعالجة السطح، تتضمن مجموعة المنتجات أسلاكًا نحاسية مجدولة مسحوبة صلبة، وأسلاكًا نحاسية مجدولة ملدنة (ناعمة)، وسلسلة مطلية بالقصدير ذات قدرات معززة مضادة للأكسدة، مما يلبي الاحتياجات التشغيلية المتنوعة بدءًا من الخطوط الهوائية ذات الجهد العالي وحتى التوصيلات الكهربائية الدقيقة.

Wuxi Guanghuan Cable Co., Ltd. Wuxi Guanghuan Cable Co., Ltd. اتصل بنا
السابق:No previous article التالي:كابل معزول هوائي للجهد المقدر 1 كيلو فولت، 10 كيلو فولت، 20 كيلو فولت، و35 كيلو فولت
  • منتج تفاصيل

معايير المنتج
تطبق عمليات البحث والتطوير والتصنيع بشكل صارم معايير وطنية ومواصفات فنية متعددة لضمان أن مؤشرات الأداء تلبي المستويات الرائدة في الصناعة:
المعايير الوطنية: متوافقة مع GB/T 1179-2017 (موصلات كهربائية علوية متحدة المركز ذات أسلاك مستديرة) وGB/T 3956-2008 (موصلات الكابلات).
المواصفات الفنية للمؤسسة: تلبي المتطلبات الفنية المتخصصة للربع/320282 GAD021-2019.


هيكل المنتج وخصائص المواد
تتميز هذه السلسلة بخصائص مميزة في صلابة الموصل ومعالجة السطح لتناسب مجالات التطبيق المختلفة:
مادة موصلة عالية النقاء: تستخدم النحاس عالي الجودة من الدرجة الكهربائية، مع مستويات شوائب يتم التحكم فيها بدقة لضمان أقصى قدر من التوصيل.
هيكل مجدول من النحاس الصلب (نوع TJ): يتم تصنيعه من خلال عملية السحب الصلب، مما يوفر قوة شد ميكانيكية عالية لتحمل الإجهاد الفيزيائي الكبير.
سلسلة النحاس الناعم/المُلَدَّن (نوع TJR/TJR1): تتم معالجتها من خلال عملية تلدين محددة لتعزيز المرونة ومقاومة إجهاد الانحناء بشكل كبير، مما يسهل التركيب والتوصيل في الأماكن الضيقة.
طبقة واقية مطلية بالقصدير (نوع TJX/TJRX): تتميز بطبقة موحدة من القصدير على سطح السلك النحاسي، والتي لا تمنع الأكسدة بشكل فعال في البيئات الرطبة فحسب، بل تعمل أيضًا على تحسين أداء اللحام وعمر مقاومة التآكل بشكل كبير.


خصائص التشغيل ومزايا الأداء
قدرة فائقة على حمل التيار: يتم التحكم بشكل صارم في مقاومة التيار المستمر للموصل ضمن الحدود القياسية، مما يقلل بشكل فعال من فقدان الطاقة وتراكم الحرارة أثناء نقل التيار العالي.
توازن القوة والمرونة: توفر السلسلة المرسومة بقوة شد موثوقة، بينما توفر السلسلة الناعمة مرونة تركيب ممتازة، وتتكيف مع البيئات ذات الاهتزاز أو الحركة المتكررة.
عملية التجديل العلمي: تضمن عملية التجديل متحدة المركز بنية مدمجة وسطحًا أملسًا وموحدًا، مما يحسن توزيع المجال الكهربائي أثناء التشغيل.
الاستقرار التشغيلي على المدى الطويل: بالنسبة للسلسلة المطلية بالقصدير على وجه الخصوص، يُظهر المنتج استقرارًا كيميائيًا ممتازًا في البيئات الجوية الصناعية أو الساحلية القاسية، مما يقلل من تكاليف الصيانة على المدى الطويل.


مجالات التطبيق الأساسية
النقل والتوزيع العلوي: تُستخدم الأسلاك النحاسية الصلبة على نطاق واسع كموصلات لخطوط الكهرباء الحضرية والريفية وأنظمة الحماية من الصواعق.
هندسة حماية التأريض: تعمل كسلك توصيل أساسي لشبكات التأريض عالية المستوى، مما يضمن التفريغ السريع لتيارات الأعطال وسلامة النظام.
توصيل المعدات الكهربائية: تُستخدم الأسلاك المجدولة الناعمة والمطلية بالقصدير بشكل شائع في التوصيلات الداخلية في المحولات والمحركات، بالإضافة إلى وصلات الطاقة لمختلف الأجهزة الكهربائية ذات الجهد المنخفض.
النقل والتوزيع الصناعي: مناسب للسيناريوهات المتخصصة التي تتطلب موثوقية عالية للتوصيل، مثل مصدر طاقة الجر للنقل بالسكك الحديدية والأسلاك الداخلية لخزائن المفاتيح الكهربائية.

نوع واسم الكابل

نموذج

اسم

نطاق المواصفات مم²

تي جيه

سلك نحاسي صلب مجدول

10-400

تي جيه اكس

سلك نحاسي صلب مطلي بالقصدير

تي جيه آر

سلك نحاسي مجدول مُلدَّن

2.5-400

تي جيه آر إكس

سلك نحاسي مطلي بالقصدير

تي جيه آر 1

سلك نحاسي مجدول من النوع الملدن

تي جيه آر 1 اكس

سلك نحاسي مجدول من النوع المعلب الملدن


البيانات الفنية للكابل

المقطع العرضي الاسمي مم²

القطر الخارجي الاسمي مم

الحد الأقصى لمقاومة التيار المستمر للموصل عند 20 ℃ Ω/كم

حساب الوزن كجم/كم

TJ、TJX、TJR、TJRX

تي جيه آر 1、

تي جيه آر 1 اكس

تي جيه

تي جيه اكس

تي جيه آر

تي جيه آر إكس

تي جيه آر 1

تي جيه آر 1 اكس

2.5

2.01

2.0

/

/

7.41

7.56

7.98

8.21

21

4

2.55

2.5

/

/

4.61

4.70

4.95

5.09

34

6

3.09

3.1

/

/

3.08

3.11

3.30

3.39

52

10

3.96

4.3

1.89

1.90

1.83

1.84

1.91

1.95

87

16

4.95

5.3

1.19

1.20

1.15

1.16

1.21

1.24

136

25

6.24

6.6

0.750

0.757

0.727

0.734

0.780

0.795

214

35

7.38

7.9

0.541

0.546

0.524

0.529

0.554

0.565

298

50

8.9

9.3

0.399

0.404

0.387

0.391

0.386

0.393

420

70

10.6

11.2

0.277

0.279

0.268

0.270

0.272

0.277

596

95

12.4

13.2

0.199

0.202

0.193

0.195

0.206

0.210

824

120

14.0

14.6

0.158

0.159

0.153

0.154

0.161

0.164

1033

150

15.6

16.6

0.128

0.130

0.124

0.126

0.129

0.132

1285

185

17.4

18.4

0.103

0.104

0.0991

0.1000

0.106

0.108

1602

240

19.9

21.0

0.0778

0.0786

0.0754

0.0762

0.0801

0.0817

2080

300

22.1

23.3

0.0620

0.0626

0.0601

0.0607

0.0641

0.0654

2578

400

25.2

26.6

0.0485

0.0490

0.0470

0.0475

0.0486

0.0495

3339
